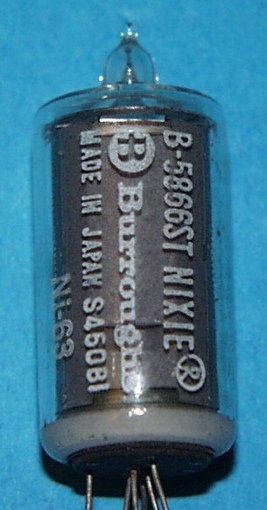

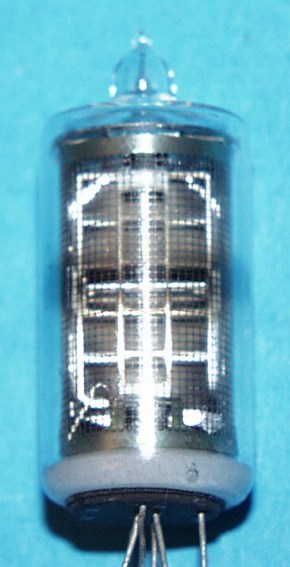

B-5866ST (Burroughs)
Nixie Röhre/ Nixie Tube

Röhrendaten/ Tube Data
German English
Typ Type   B-5866ST
Hersteller Brand   Burroughs
Vergleichstypen Substitudes   B-5866, B-5866S, B-5866S1

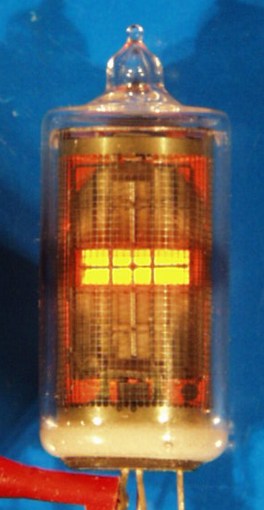

Symbole Displayed symbols   +, -, PR
Symbolhöhe Symbol height   13mm (0,512")
Abmessungen Overall dimensions   13mm (0,512") dia, X 34mm (1,34") tall
Pindurchmesser Pin diameter   0.45mm (0.018")
min. Betriebsspannung min. supply voltage V 170
typ. Brennspannung typ. maintaining voltage V 140
Betriebs-
Kathodenstrom
typ. cahthode current mA 2
Sockel Base   SK-207, pin 6 und 7 vorne/
SK-207, pin 6 and 7 at front
Fassung Socket   Drahtanschluss, keine Fassung erf./
Wire connection, no socket needed

Outline:

Pinout:

Ansicht von unten / Bottom view


Pin Anschluss/
Connection
1 Cathode (-)
2 No pin
3 No pin
4 No pin
5 No pin
6 Cathode (+)
7 Anode
8 IC
9 No pin
10 No pin
11 No pin
12 IC
13 Cathode (PR)
14 No pin

(Pinout- graphic by Alan Franzman)

Ansicht von unten / Bottom view
Pfeil zeigt Blickrichtung / Arrow shows direction of viewing!

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
