CD79 (Hitachi) Nixie Röhre/ Nixie Tube

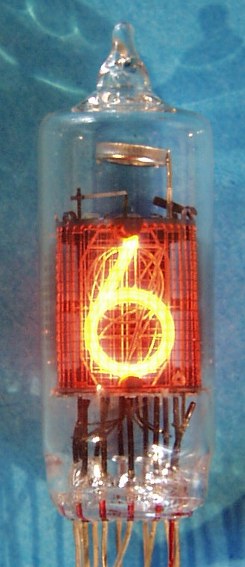

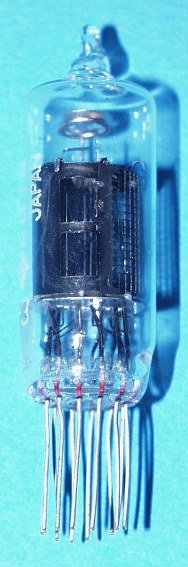

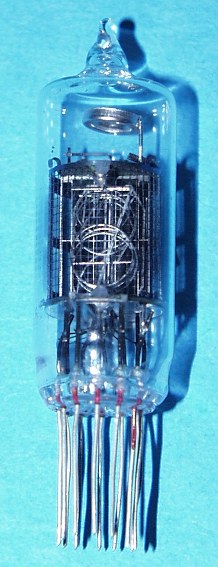

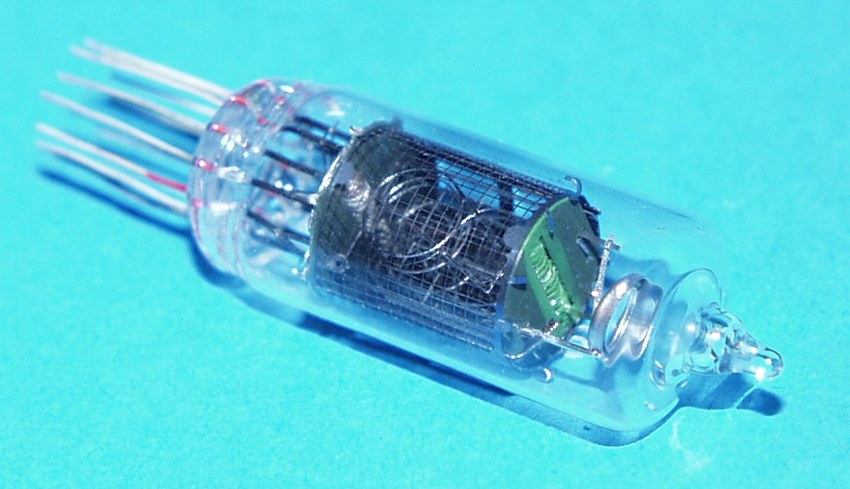

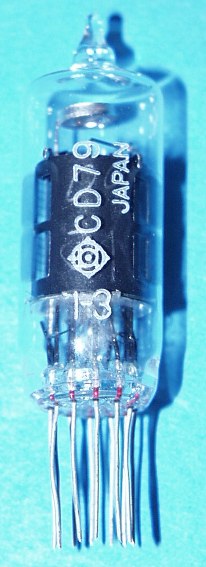

Dies ist eine sehr kleine Nixie Röhre/
This is a very tiny Nixie Tube

Röhrendaten/ Tube Data
German English
Typ Type   CD79
Hersteller Brand   Hitachi
Vergleichstypen Substitudes   -
Ansicht View   seitlich/ side
Symbole Displayed Symbols   0-9, PR
Symbolhöhe Symbol Height mm 9.5
Durchmesser Diameter mm 13
Höhe gesamt Total Height mm 37
Pindurchmesser Pin Diameter mm 0.4
min. Betriebsspannung min. Supply Voltage V 200
typ. Brennspannung typ. maintaining Voltage V 123
Betriebs- Kathodenstrom Typical Cahthode Current mA 1.0 (DP 0.12), multiplex operation: 10 (DP <1.0>)
Sockel Base   "M7S-1"- Sockel. Drahtanschluss, 12 Drähte/
'M7S-1' Base, Wire connection, 12 wires
Fassung Socket   Drahtanschluss, keine Fassung erf./
Wires, no socket needed

Pinout/ Drawing:

Ansicht von unten / Bottom View
Pfeil zeigt Blickrichtung / Arrow shows direction of viewing!

Pinout CD79
Pin Connection Remark
1 Anode
2 9
3 1
4 0
5 2
6 3
7 4
8 5
9 7
10 6 Dieser Pin zeigt nach vorne/ This pin at front
11 8
12 Dezimalpunkt rechts/ right hand decimal point roter Punkt auf draht/ red dot on wirde
