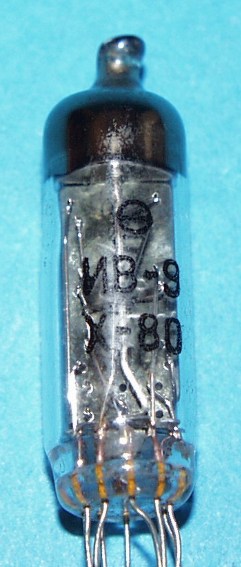

IV-9 (ИВ-9) (Reflector/ Sovtec)
Glühfaden- Röhre/ Numitron Tube

Röhrendaten/ Tube Data
German English
Typ Type   IV-9 (ИВ-9)
Hersteller Brand   Reflector/ Sovtec
Vergleichstypen Substitudes   -
Symbole Displayed symbols   7 Segment, PR
Symbolhöhe Symbol height   10mm (0.400")
Abmessungen Overall dimensions   11mm (0.433") dia. X 35mm (1.38")
Pindurchmesser Pin diameter   0.5mm (0.020")
typ. Betriebsspannung typ. supply voltage V 4.5
typ. Strom pro Segment typ. current per segment mA 19.5
Sockel Base   TO-100, pin 1 zeigt nach vorne/
TO-100, pin 1 in front
Fassung Socket   Drahtanschluss, keine Fassung erf./
Wires, no socket needed

Pinout:

Pin Anschluss/
Connection
1 common
2 right hand deciamal point
3 Segment (b)
4 Segment (c)
5 Segment (a)
6 Segment (f)
7 Segment (g)
8 Segment (d)
9 Segment (e)

Ansicht von unten / Bottom view

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
