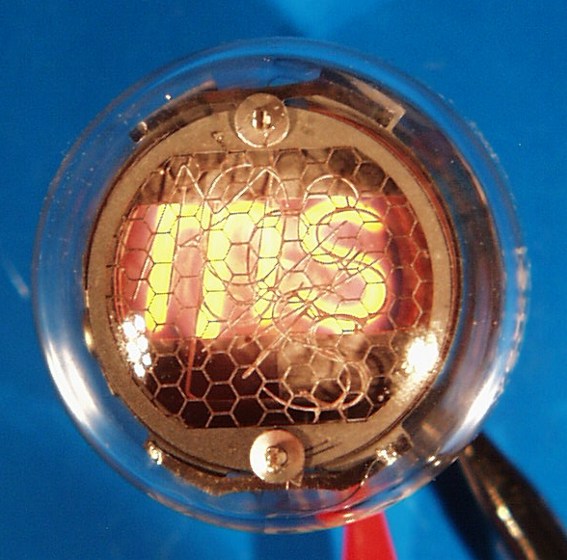

ZM1025 (Valvo)
Nixie Röhre/ Nixie Tube

Röhrendaten/ Tube Data
German English
Typ Type   ZM1025
Hersteller Brand   Siemens
Vergleichstypen Substitudes   ZM1024

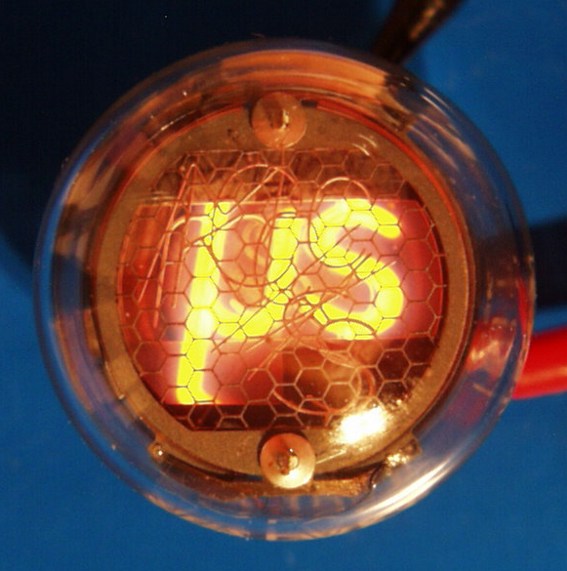

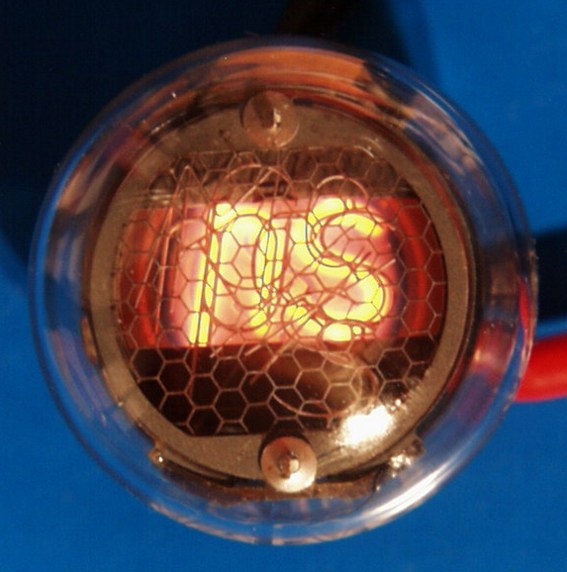

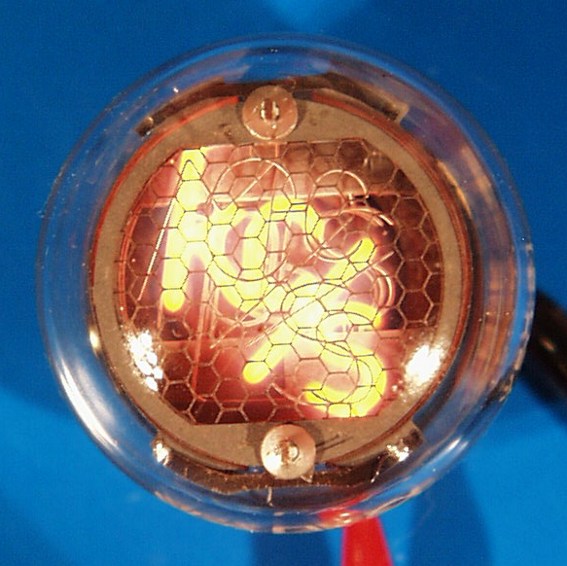

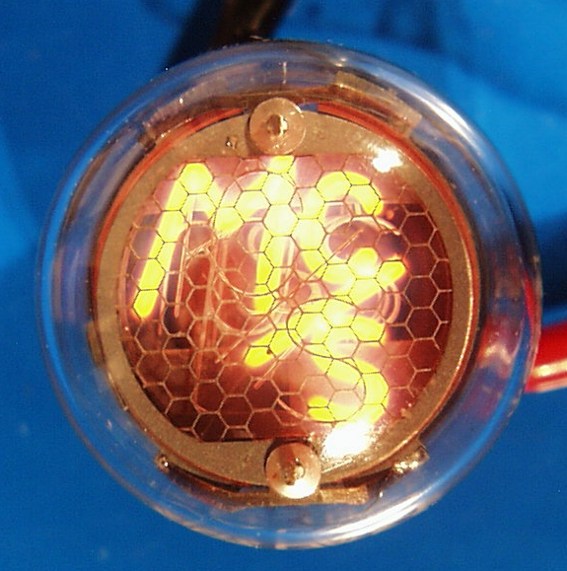

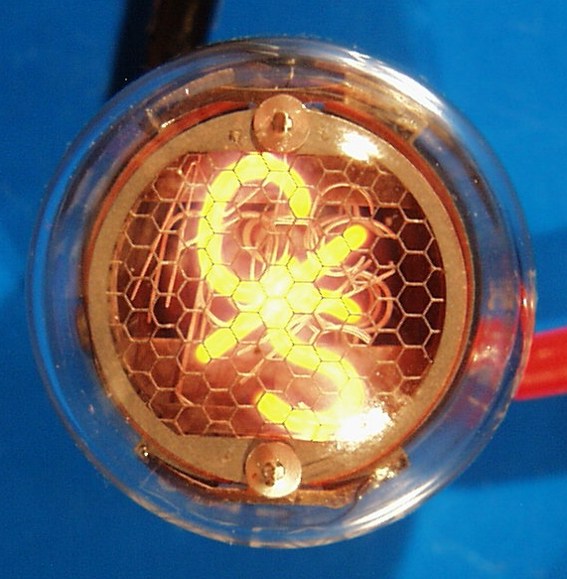

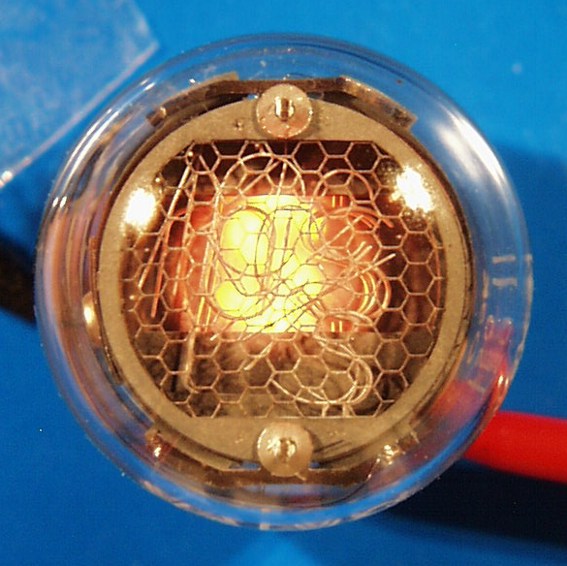

Symbole Displayed symbols   c/s, Kc/s, Mc/s, s, ms, µs, ns
Symbolhöhe Symbol height   15.5mm (0.610")
Abmessungen Dimensions   28.5mm (1.12") dia. X 31mm (1.22") tall
Pindurchmesser Pin diameter   1.02mm (0.040")
min. Betriebsspannung min. Supply Voltage V 170
typ. Brennspannung typ. maintaining Voltage V 145
Betriebs-
Kathodenstrom
Typical
Cahthode Current
mA 2
Sockel Base   B13B, Pin 8 oben/ pin 8 at top
Fassung Socket   B13B oder Einlötbuchsen 1mm/
B13B or pin receptacles 1mm

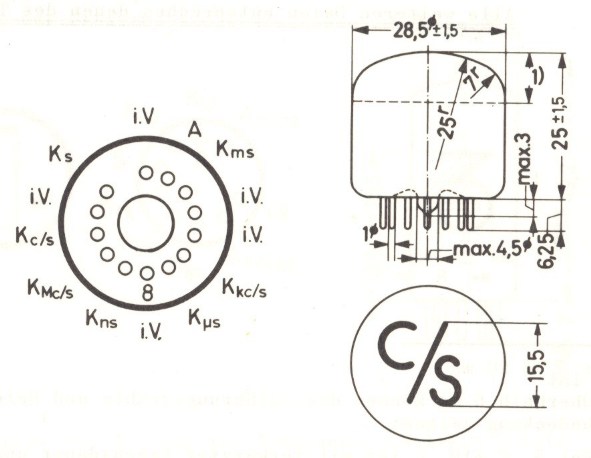

Pinout/ Outline:

Pinout: Ansicht von unten / Bottom view.

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
