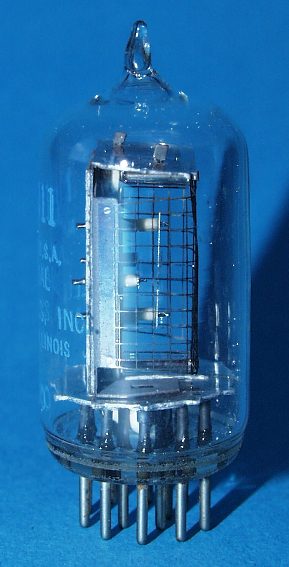

NL-811 (National
Electronics) |
| Röhrendaten/ Tube Data | |||
| German | English | ||
| Typ | Type | NL-811 | |
| Hersteller | Brand | National Electronics | |
| Vergleichstypen | Substitudes | 340-0005, CK1907, NL-843, NL-847 | |
| Symbole | Displayed symbols | +, - | |
| Symbolhöhe | Symbol height | 13mm (0.5") für/ for 15.5mm (0.61") | |
| Abmessungen | Overall dimensions | 22mm (0.875") dia. X 52.5mm (2.0625") | |
| Pindurchmesser | Pin diameter | 1.02mm (0.040") | |
| min. Betriebsspannung | min. supply voltage | V | 170 |
| typ. Brennspannung | typ. maintaining voltage | V | 148 |
|
Betriebs- Kathodenstrom |
typ. cahthode current | mA | 2.25 |
| Sockel | Base |
RTS-11, pin 1 und 10 zeigen nach vorne/ RTS-11, pin1 and 10 in front |
|
| Fassung | Socket |
RTS-11 oder Einlötbuchsen 1mm/ RTS-11 or pin receptacles 1mm |
|

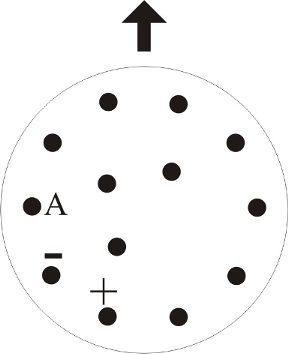

Pinout:
Ansicht von unten / Bottom view
Pfeil zeigt Blickrichtung / Arrow shows
direction of viewing!
Downloads/Datasheets:
Sie finden passende Datenblätter
im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.
You'll find the matching datasheets in
the datasheet archive.
Search for this type and its substitutes there.
