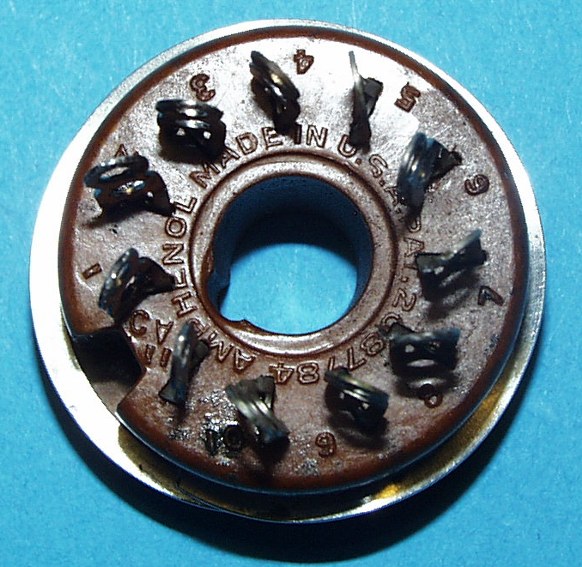

B11A (Amphenol) Fassung/ Socket

B11A Sockel- Beispiel/
B11A Base example:

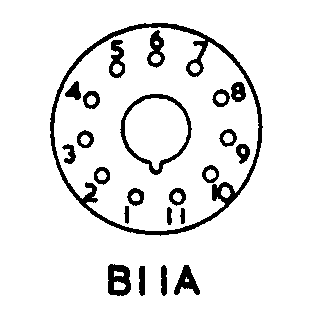

Pinout:

Ansicht von unten / Bottom view

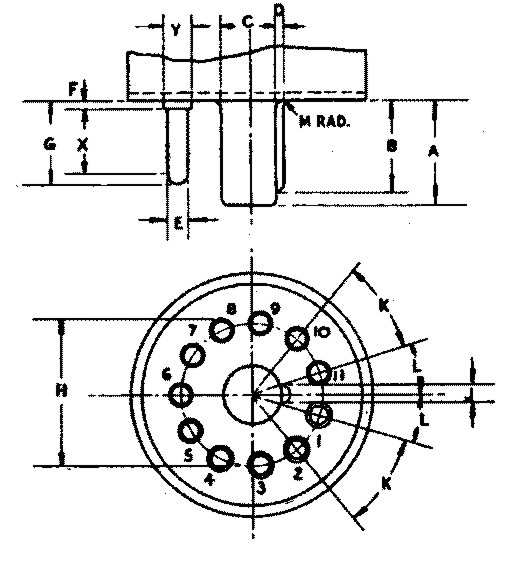

Base- Outline:

Physical Characteristics:

German English
Anzahl der Pins Number of Pins 11
Hersteller Brand Amphenol
Typ Type B11A
Pinkreis- Durchmesser Pin Circle Diameter 19.1mm (0.750")
Pin- Durchmesser Pin Diameter 2.36mm (0.093")
Pin- Abstand Pin Spacing 32.7°
Andere Namen für diesen Sockel Aliases Sub-Magnal, B11-88

This tube sockets fit for the following Nixie tube:

GI-21
