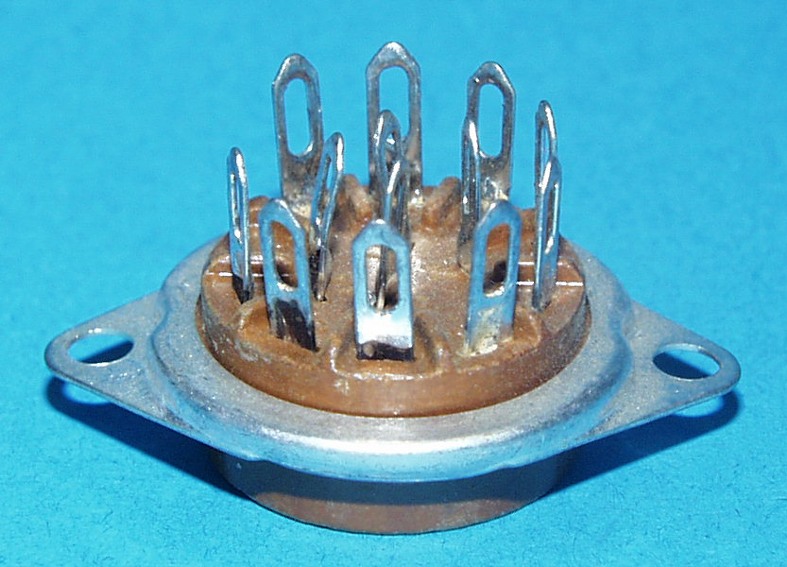

RTS-11 (13pin chassis mount) Fassung/ Socket

Pinout:

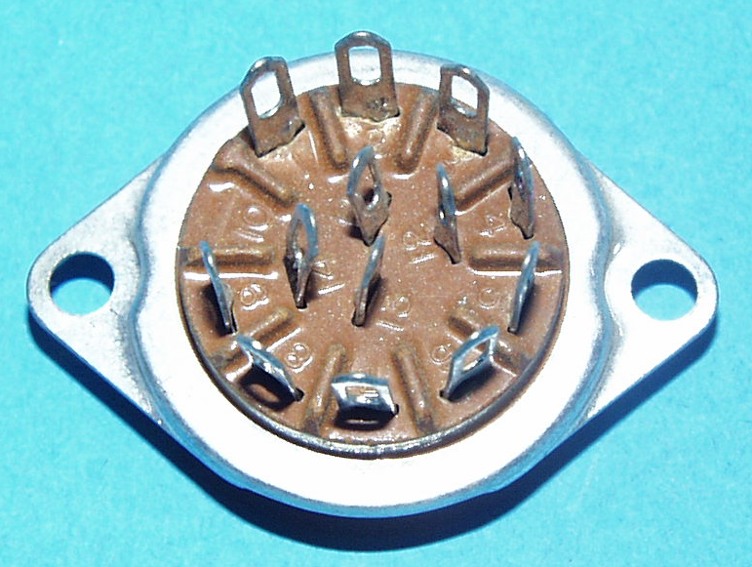

Ansicht von unten / Bottom view

Physical Characteristics:

Anzahl der Pins Number of Pins 13
Äußerer Pinkreis- Durchmesser Outer Pin Circle Diameter 12.7mm (0.500")
Innerer Pinkreis- Durchmesser Inner Pin Circle Diameter 5.4mm (0.212")
Pin- Durchmesser Pin Diameter 1.02mm (0.040")
Äußerer Pin- Abstand Pin Spacing (Outer Circle) 10 × 36°
Innerer Pin- Abstand Pin Spacing (Inner Circle) 4 × 90°
Vergleichstypen Substitudes RTS-14, RTS-18, RTS-47, RTS-48, RTS-49, RTS-50
