| Z568M (RFT) Nixie Röhre/ Nixie Tube |
| Röhrendate/ Tube Data | |||
| German | English | ||
| Typ | Type | Z568M | |
| Hersteller | Brand | RFT | |
| Vergleichstypen | Substitudes | 7037, B-7037, NL-7037, Z5680M | |
| Ansicht | View | seitlich/ side | |
| Symbole | displayed Symbols | 0-9 | |
| Symbolhöhe | Symbol Height | mm | 50 |
| Durchmesser | Diameter | mm | 50 |
| Höhe gesamt | Total Height | mm | 107 |
| Pindurchmesser | Pin Diameter | mm | 1.02 |
| Betriebs- Anodenspannung | Typical Plate Voltage | V | 140 |
| Betriebs- Kathodenstrom | Typical Cahthode Current | mA | 4.5 |
| Sockel | Base | SK-137 | |
| Fassung | Socket | SK-137 oder Einlötbuchsen 1mm/ or Pin Receptacles 1mm | |

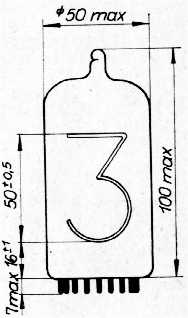

Pinout/ Drawing:
Ansicht von unten / Bottom View
Pfeil zeigt Blickrichtung / arrow shows direction of view!
Weitere Daten:
| Typ | RFT | ||
| mit Farbfilter | Z568M | ||
| ohne Farbfilter | Z5680M | ||
| Kenndaten | |||
| Zündspannung | Uz | V | 150 |
| Brennspannung | Uarc | V | 140 |
| Löschspannung | Ulösch | V | |
| Kathodenstrom | Ik | mA | 5,5 |
| Kathodenstrom | Ik mittel | mA | |
| bei Impulsbetrieb | |||
| Grenzdaten | |||
| Speisespannung | Ub | V | 200 |
| min.Kathodenstrom | Ik min | mA | 4 |
| max. Kathodenstrom | Ik max | mA | 7 |
| max. Kathodenspitzen- | Ik sp max | mA | 25 |
| strom | |||
| Kolbentemperatur | tkolb | °C | -50 bis +70 |
| Fassungen | |||
| Kolbenabmessungen | |||
| max.Höhe | mm | 50 | |
| max.Durchmesser | mm | 100 |
Downloads/Datasheets:
Sie finden passende Datenblätter
im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.
You'll find the matching datasheets in
the datasheet archive.
Search for this type and its substitutes there.
