Z5800M (RFT) Nixie Röhre/ Nixie Tube

Röhrendaten/ Tube Data
German English
Typ Type   Z5800M
Hersteller Brand   RFT
Vergleichstypen Substitudes   Z580M (mit Filter/ with filter coating)

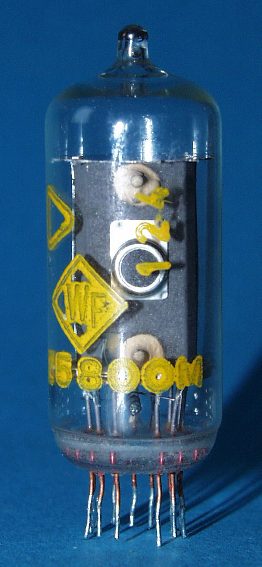

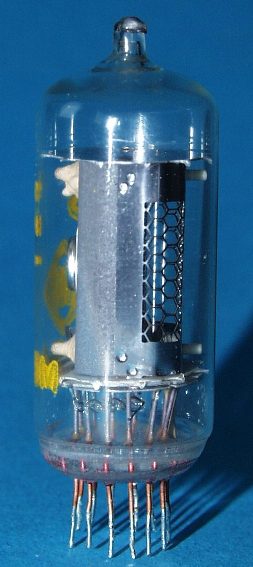

Ansicht View   seitlich/ side

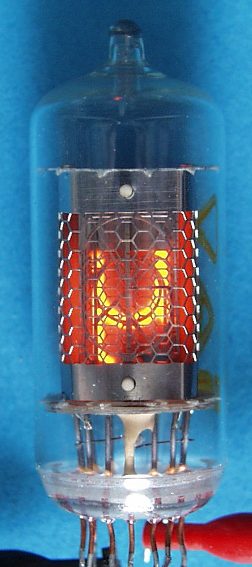

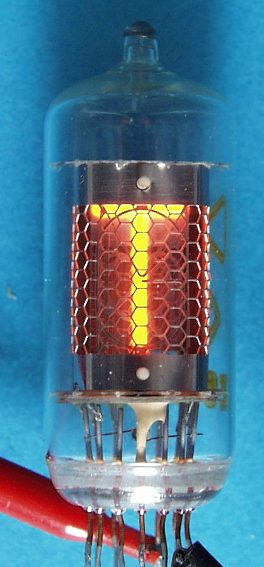

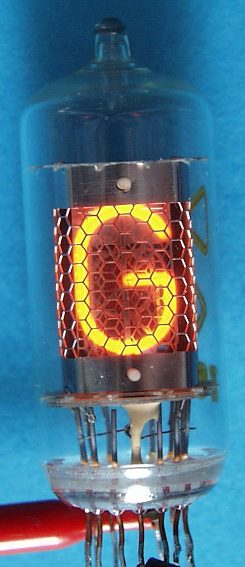

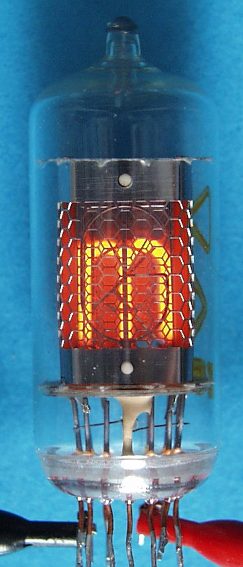

Symbole displayed Symbols   T, G, M, k, m, µ, n, p
Symbolhöhe Symbol Height mm 13
Durchmesser Diameter mm 19
Höhe gesamt Total Height mm 50
Pindurchmesser Pin Diameter mm 0.45
Betriebs- Anodenspannung Typical Plate Voltage V 140
Betriebs- Kathodenstrom Typical Cahthode Current mA 2
Sockel Base   B13D (Drahtanschluss/ Wire connection)
Fassung Socket   Drahtanschluss, keine Fassung erf./ Wires, no socket needed

Pinout/ Drawing:

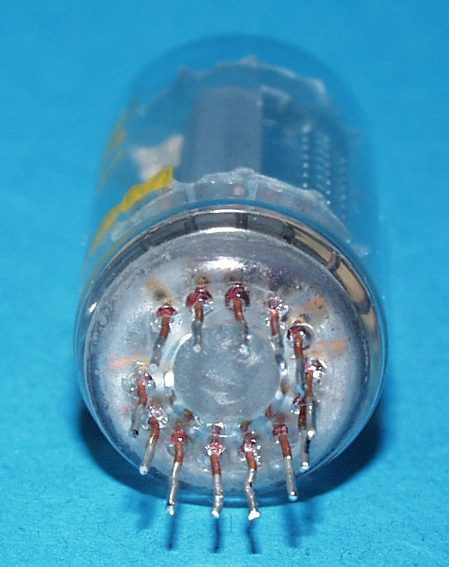

Ansicht von unten / Bottom view
Pfeil zeigt Blickrichtung! / Arrow shows direction of viewing!

Weitere Daten:

Typ     RFT
mit Farbfilter     Z580M
ohne Farbfilter     Z5800M
Kenndaten
Zündspannung Uz V 150
Brennspannung Uarc V 140
Löschspannung Ulösch V 120
Kathodenstrom Ik mA 2
Kathodenstrom Ik mittel mA
bei Impulsbetrieb
Grenzdaten
Speisespannung Ub V 170
min.Kathodenstrom Ik min mA 1,5
max. Kathodenstrom Ik max mA 2,5
max. Kathodenspitzenstrom Ik sp max mA 12
Kolbentemperatur tkolb °C -50 bis +70
Fassungen
Kolbenabmessungen
max.Höhe   mm 50
max.Durchmesser   mm 19

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
