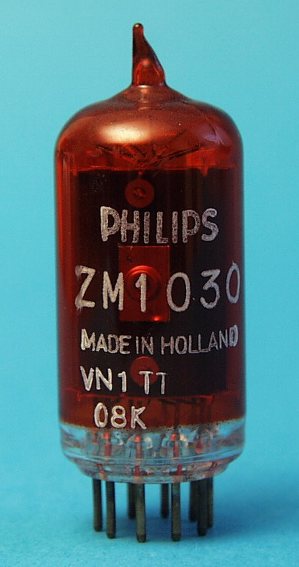

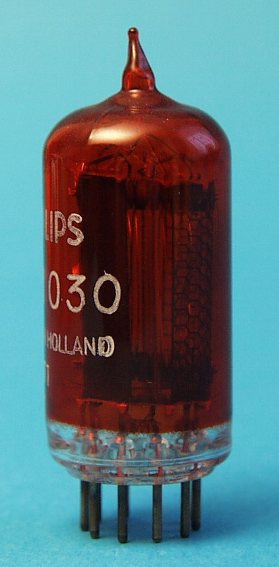

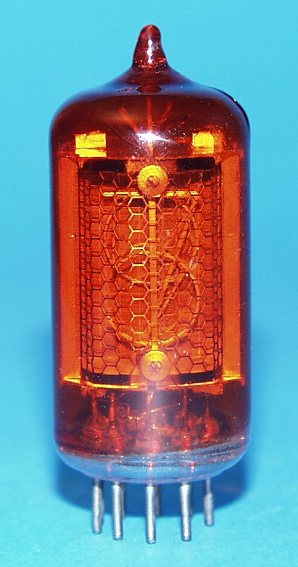

ZM1030 (Philips) Nixie Röhre/ Nixie Tube

Röhrendaten/ Tube Data
German English
Typ Type   ZM1030
Hersteller Brand   Philips
Vergleichstypen Substitudes   ZM1032, NL-1032, NL-1032N, Z523M, ZM7036

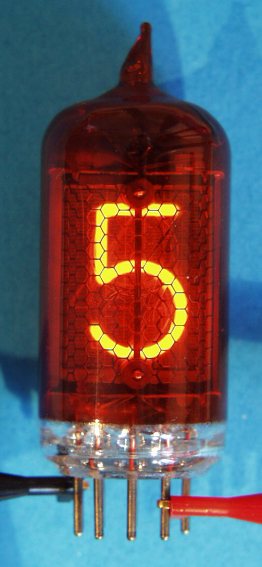

Symbole Displayed Symbols   0-9
Symbolhöhe Symbol Height mm 15.5 (0.610")
Durchmesser Diameter mm 22.2 (0.875")
Höhe gesamt Total Height mm 55.6 (2.19")
Pindurchmesser Pin Diameter mm 1.02
min. Betriebsspannung min. Supply Voltage V 170
typ. Brennspannung typ. maintaining Voltage V 139
Betriebs- Kathodenstrom Typical Cahthode Current mA 3.8

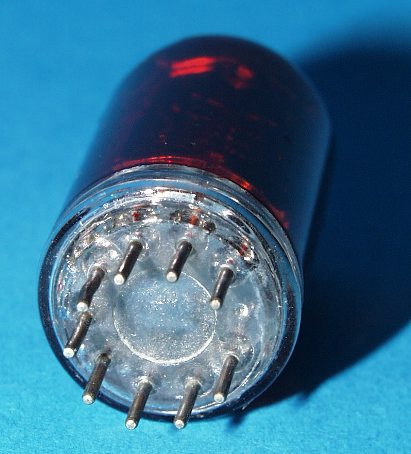

Sockel Base   B9A, Pin 8 vorne/ pin 8 at front
Fassung Socket   B9A (=Noval)



Pinout/ Drawing:

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
