ZM1332 (Siemens) Nixie Röhre/ Nixie Tube

Röhrendaten/ Tube Data
German English
Typ Type   ZM1332
Hersteller Brand   Siemens
Vergleichstypen Substitudes   5870S, B-5870S, GR116D, NL-5870S, NL-5870ST, ZM1330, ZM1332K, ZM1330K

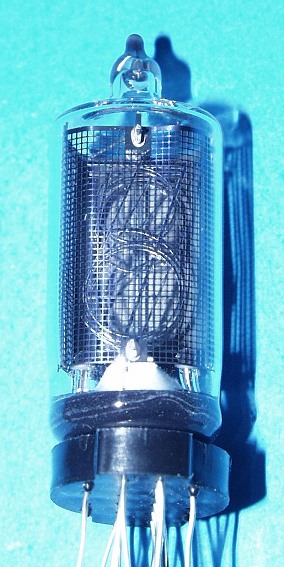

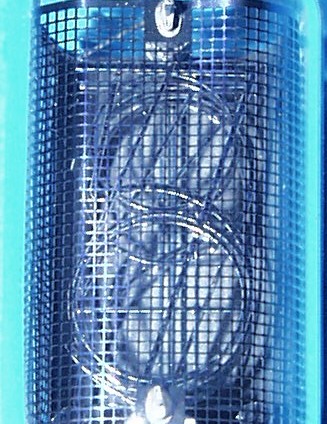

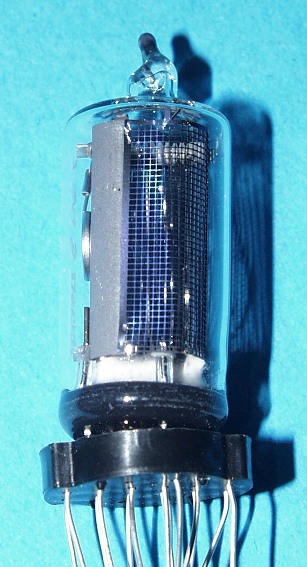

Ansicht View   seitlich/ side

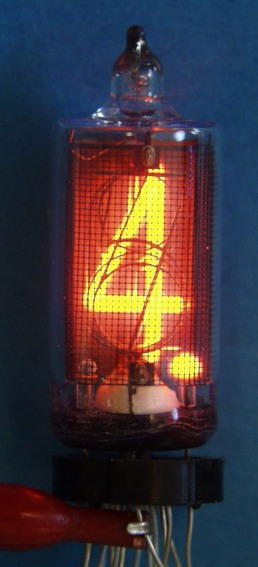

Symbole Displayed Symbols   0-9, PR, PL
Symbolhöhe Symbol Height mm 13
Durchmesser Diameter mm 13
Höhe gesamt Total Height mm 34
Pindurchmesser Pin Diameter mm 0.45
Betriebs- Anodenspannung Typical Plate Voltage V 140
Betriebs- Kathodenstrom Typical Cahthode Current mA 3.5

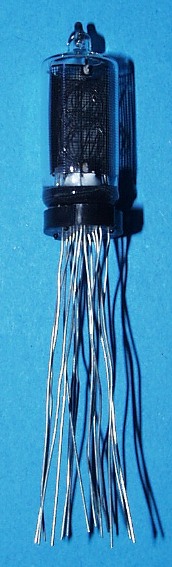

Sockel Base   16-Pin Mini Grid B (14 Wires)
Fassung Socket   Drahtanschluss, keine Fassung erf./ Wires, no socket needed

Pinout/ Drawing:

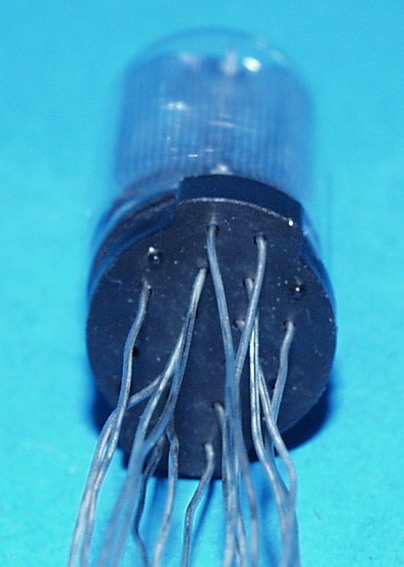

Ansicht von unten / Bottom View
Pfeil zeigt Blickrichtung / Arrow shows direction of viewing!

Weitere Daten/ More Data::

Typ     Siemens
mit Farbfilter     ZM1330
ohne Farbfilter     ZM1332/K
Kenndaten     Ziffer / Punkt
Zündspannung Uz V <=170
Brennspannung Uarc V ~145
Löschspannung Ulösch V >=115
Kathodenstrom Ik mA ~3 / ~0,2
Grenzdaten
Speisespannung Ub V 170
min.Kathodenstrom Ik min mA 2,5 / 0,1
max. Kathodenstrom Ik max mA 4 / 0,5
max. Kathodenspitzenstrom Ik sp max mA 6 / 0,8
Kolbentemperatur tkolb °C -20 bis +70
Fassungen     RöFsg 1019
Kolbenabmessungen
max.Höhe   mm 30,5
max.Durchmesser   mm 13

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
