DT-1705E (Tung-Sol)
VFD Röhre/VFD Tube

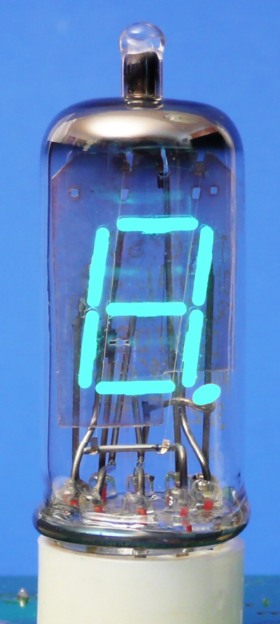

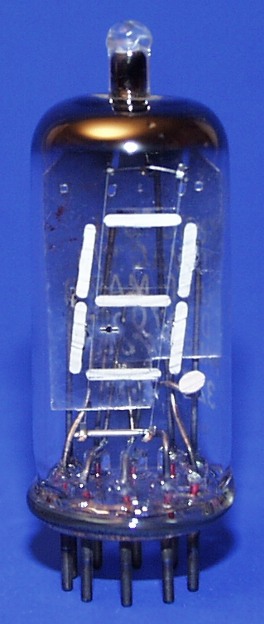

Die DT-1705E von Tung-Sol ist eine sogenannte "Digivac" VFD-Röhre.
Diese Variante hat eine Glimmerplatte
The DT-1705E, made by Tung-Sol is a so called "Digivac" VFD-Tube.
This variant does have a mica sheet.

Röhrendaten/Tube Data
German English
Typ Type   DT-1705E
Hersteller Brand   Tung-Sol
Vergleichstypen Substitutes   DT-1704A, DT-1704B, DT-1704C, DT-1705D, Y-1938, Y-1939, 276-049, 276-063, 8843, 8894
Symbole Displayed symbols   7 Segment, PR
Symbolhöhe Symbol height   14.5mm (0.57")
Abmessungen Overall dimensions   18mm (0.71") dia. X 51mm (2.000") tall
Pindurchmesser Pin diameter   1.02mm (0.040")
Anodenspannung Plate voltage V 27
Betriebs-
Anodenstrom		 typ. anode current mA 0.5
Heizspannung Filament voltage V 1.6
Heizstrom Filament current mA 40
Sockel Base   B9A mit zusätlichen nach innen versetzem Pin 10 an der Leerstelle, Pin 5 vorne/
B9A with additional slightly insertet pin 10 at pin-gap, pin 5 at front
Fassung Socket   10 polige Spezialfassung (Bezeichnung unbekannt)/
10 pole special socket (designation unknown)

Pinout:


Pin Anschluss/
Connection
1 Anode Segment a
2 Anode Segment f
3 Anode Segment e
4 Anode Segment g
5 Anode Segment d
6 Heater (= Cathode)
7 Anode Segment c
8 Anode Segment b
9 Heater (= Cathode)
10 Anode Segment d.p.

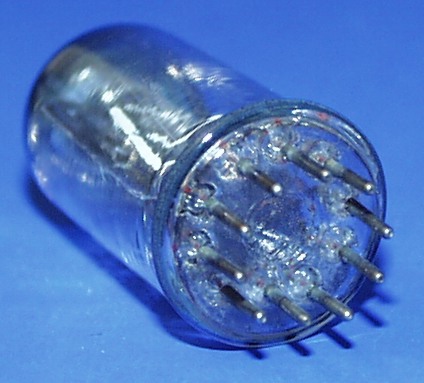

Ansicht von unten / Bottom view

 Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
